叠合板如何施工？工艺流程及控制要点总结

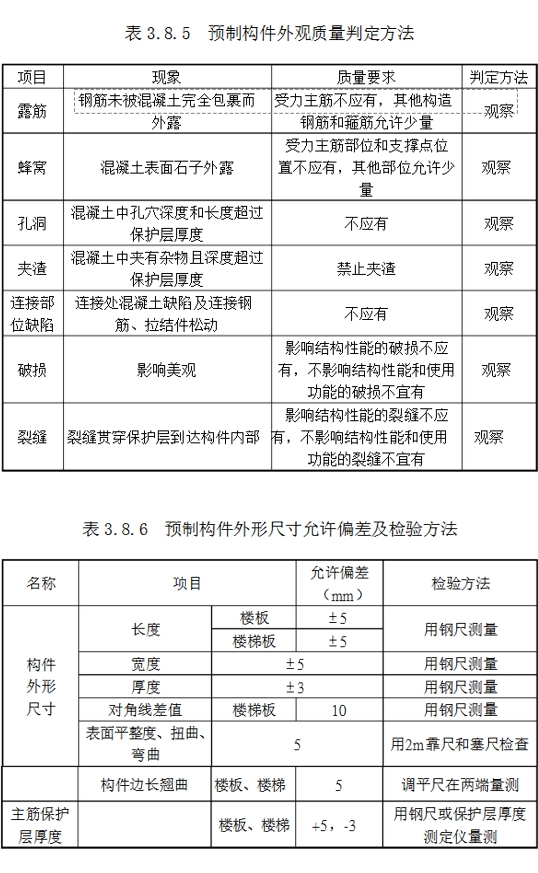

验收标准：

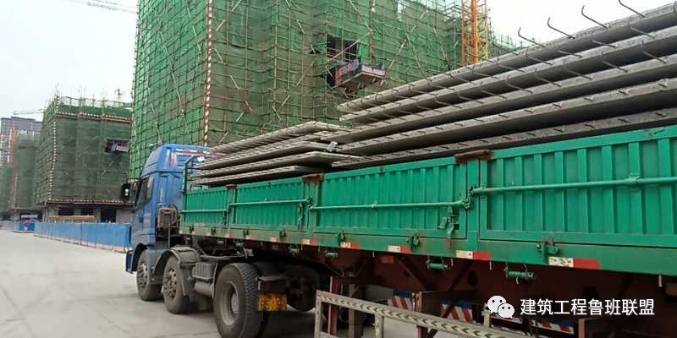

叠合板厚均为60mm，混凝土强度等级C30，自重约150kg/㎡；底面平整光滑、色泽均匀，并设有预留洞口以及预埋件。

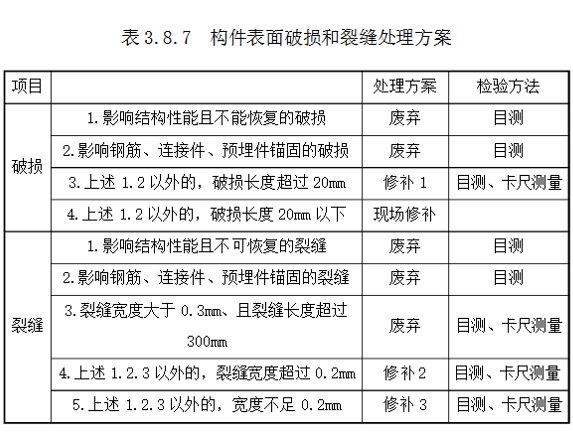

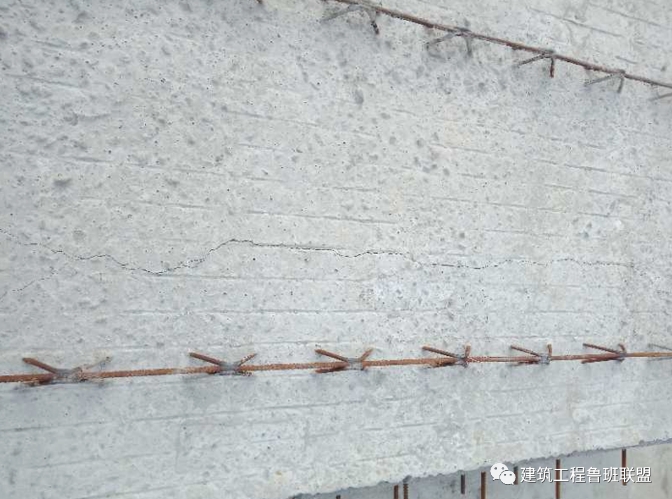

叠合板有贯通裂缝，不收货，废弃：

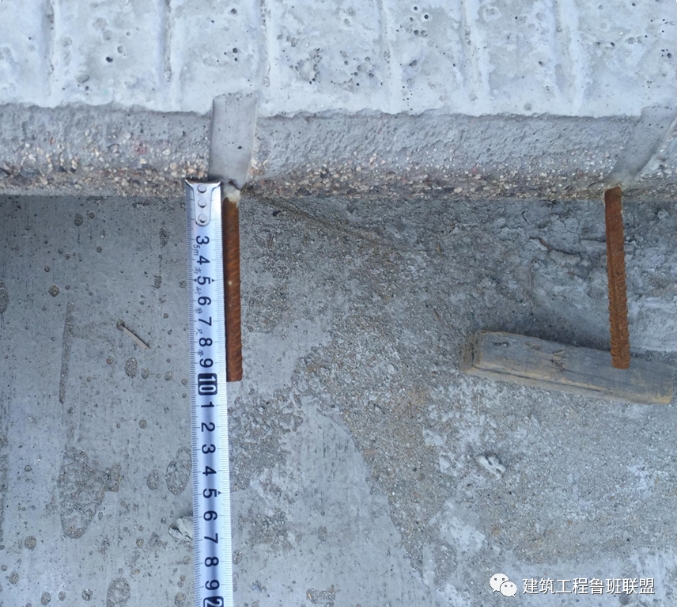

叠合板预留钢筋长度测量：

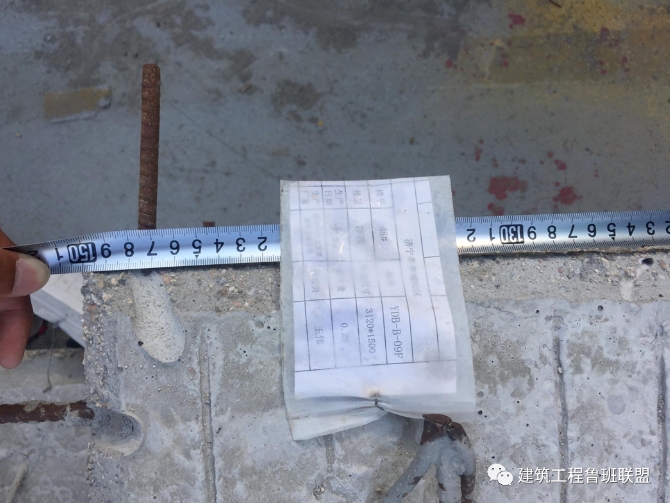

叠合板尺寸与铭牌对比检查，是否一致：

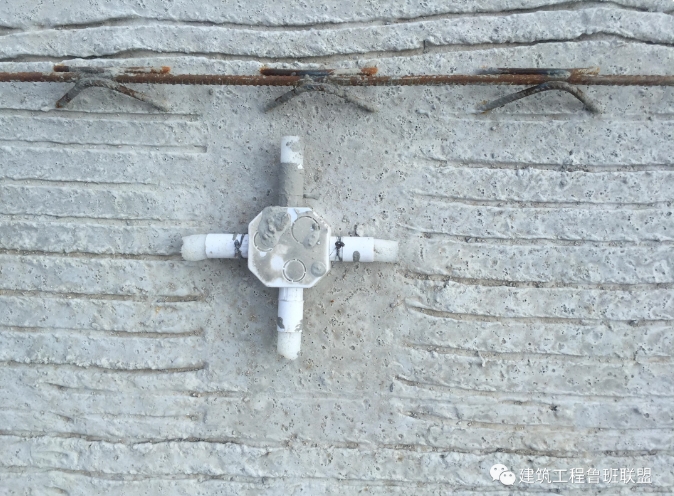

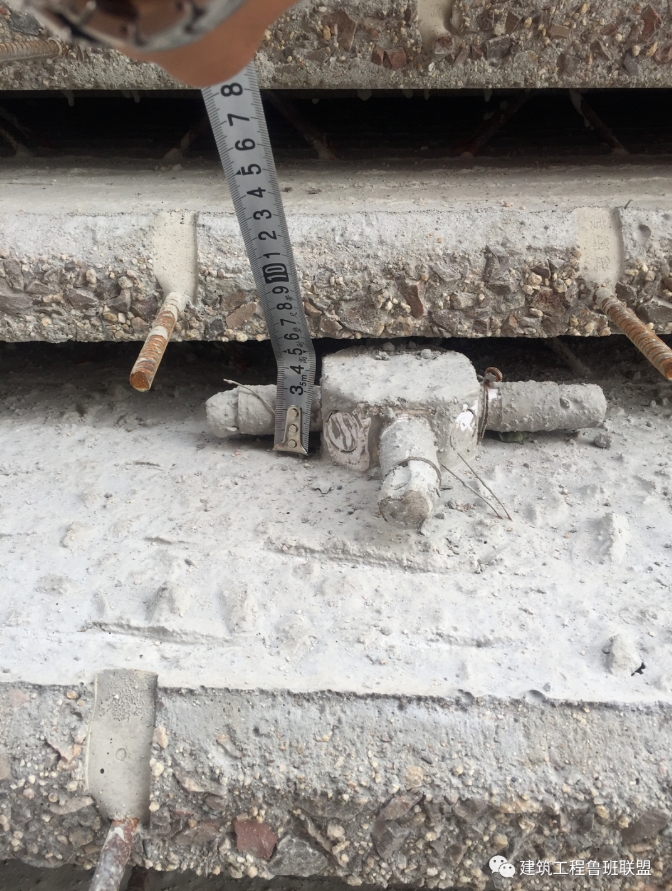

预埋线盒四个方向加设锁母并封堵，查看锁母离板面高度，是否满足施工要求：

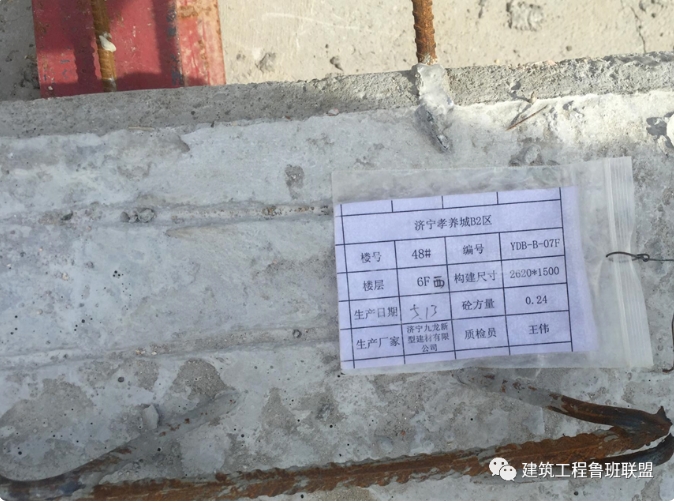

每块叠合板都有标识铭牌，与图纸比对：

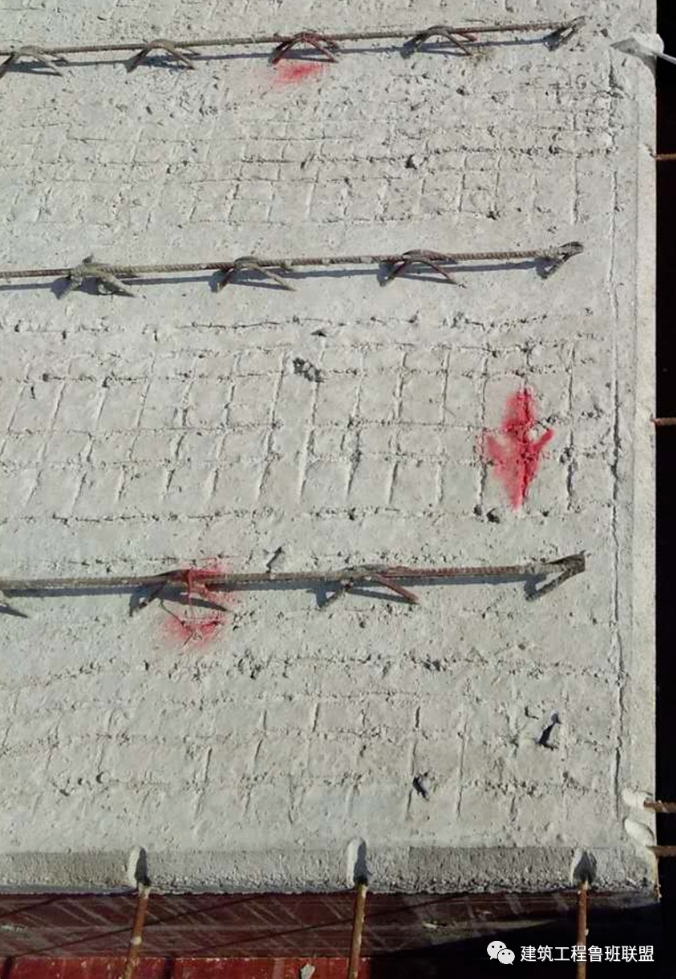

叠合板四个吊装点喷漆，安装方向标识喷漆：

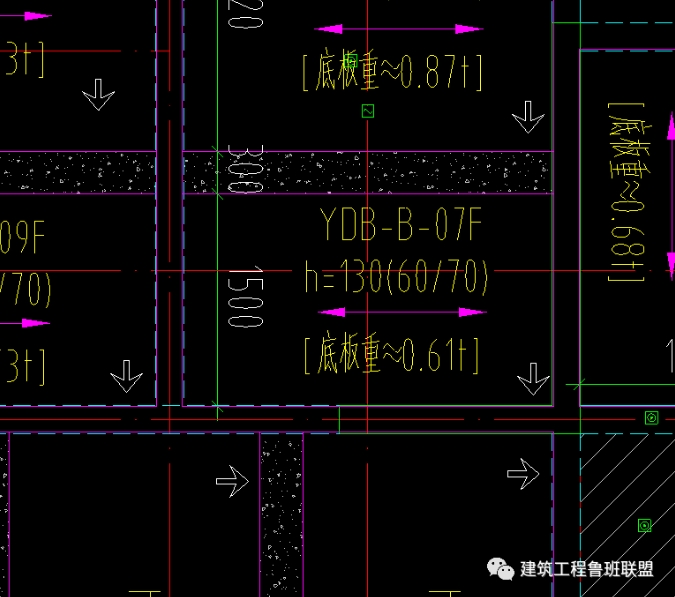

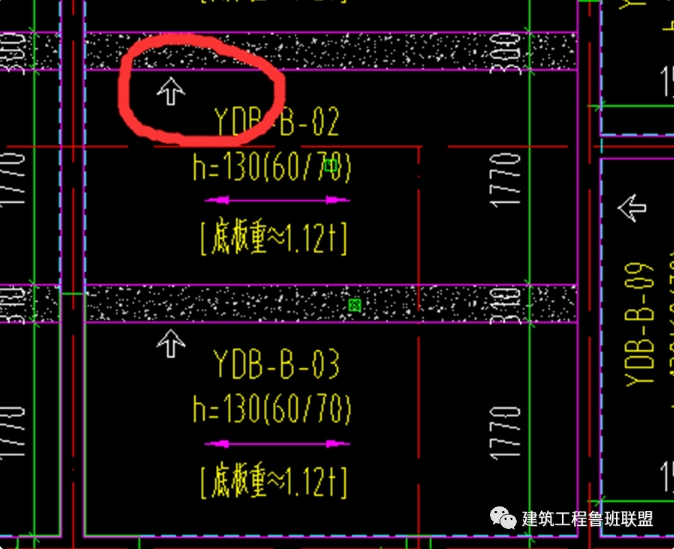

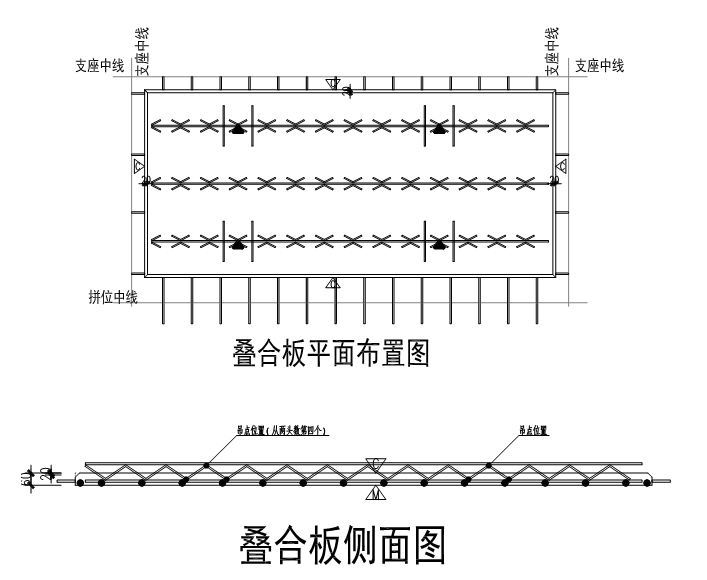

图纸叠合板安装方向标识：

叠合板下方铺设工字钢保证水平：

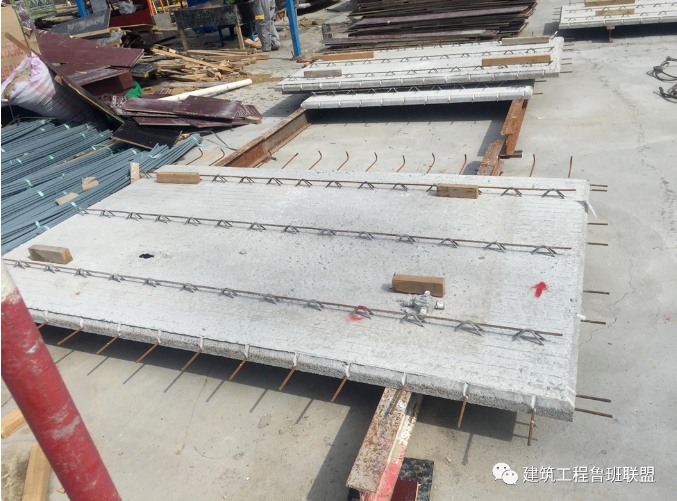

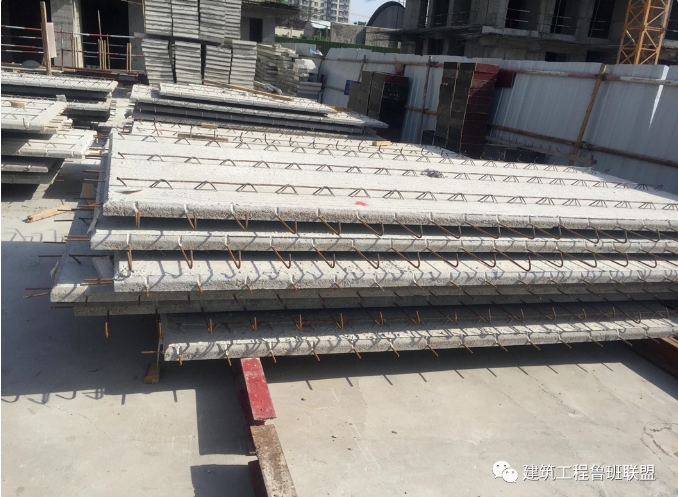

摆放垫木，垫木上下位置一致，保证垂直受力点相同，防止受力不均导致裂缝：

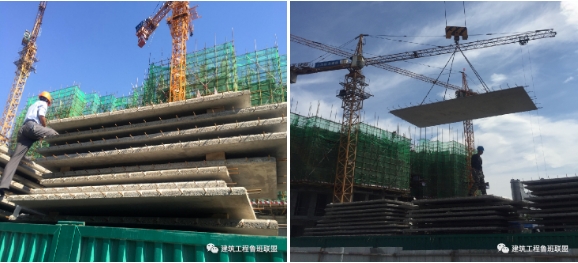

叠合板摆放高度，与构件厂沟通，统一为六层，防止因现场存放过高导致裂缝：

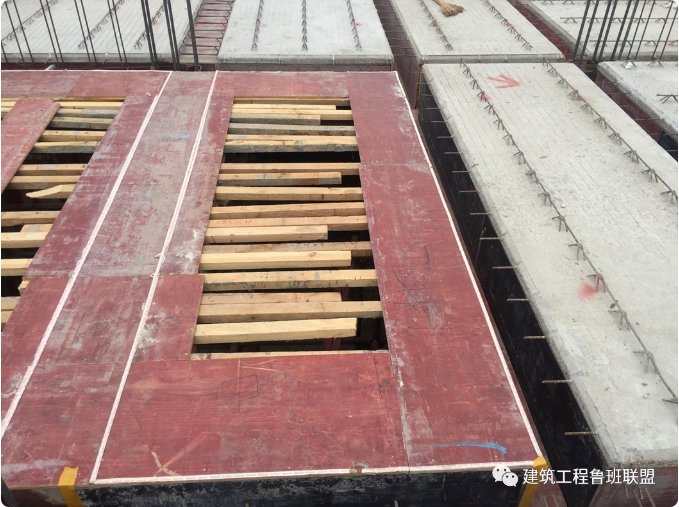

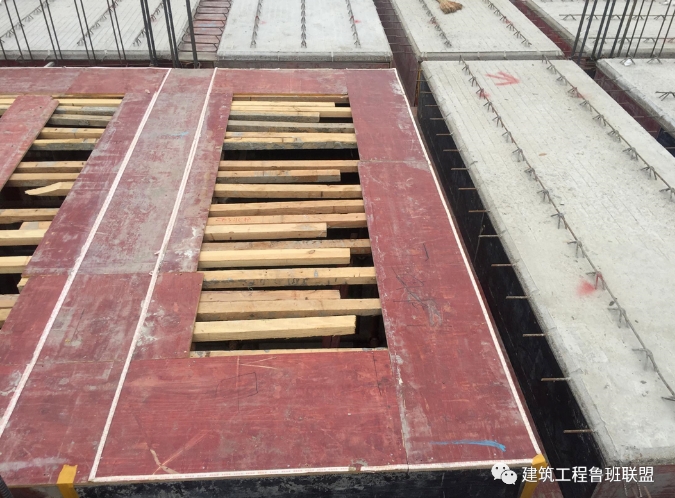

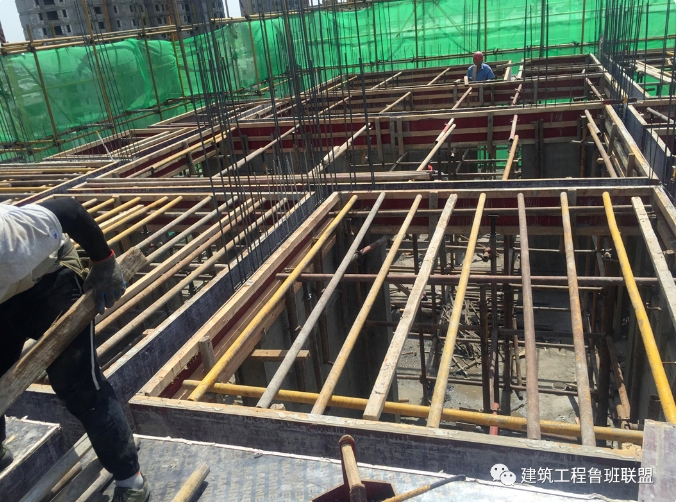

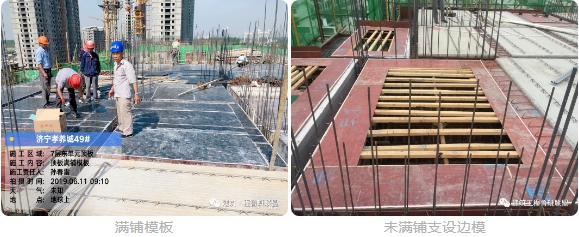

顶板模板满铺与铺设边模对施工成品没有影响，主要还是模板平整度及加固支撑到位。

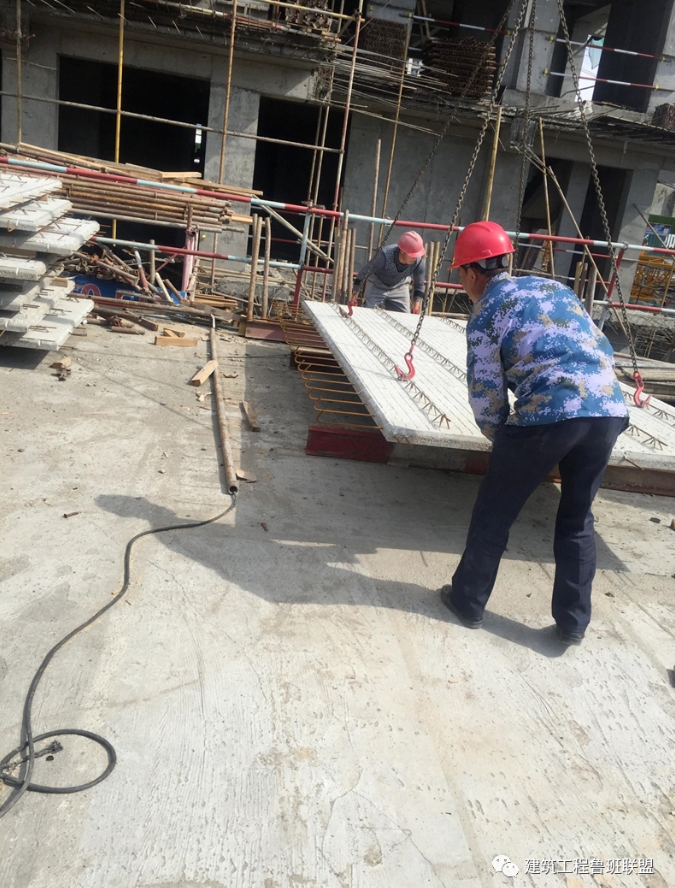

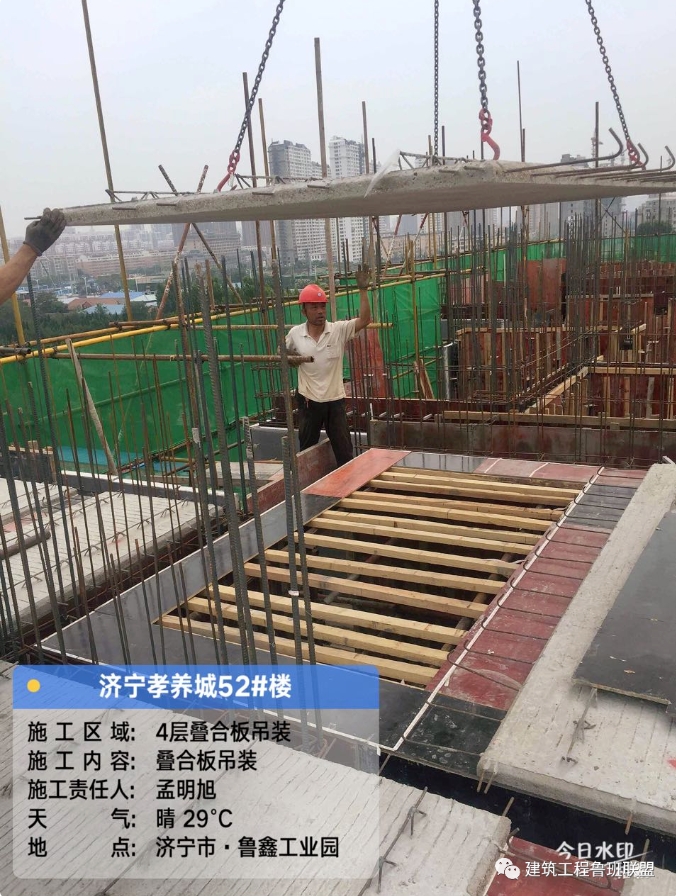

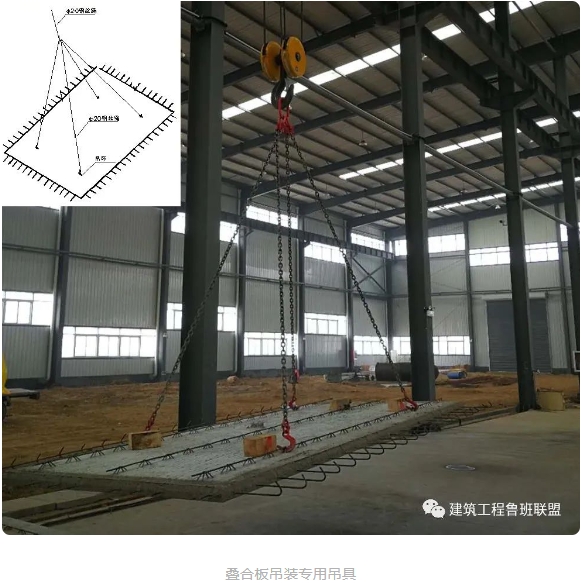

叠合板起吊时，要尽可能减小在非预应力方向因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装，如下图所示。起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

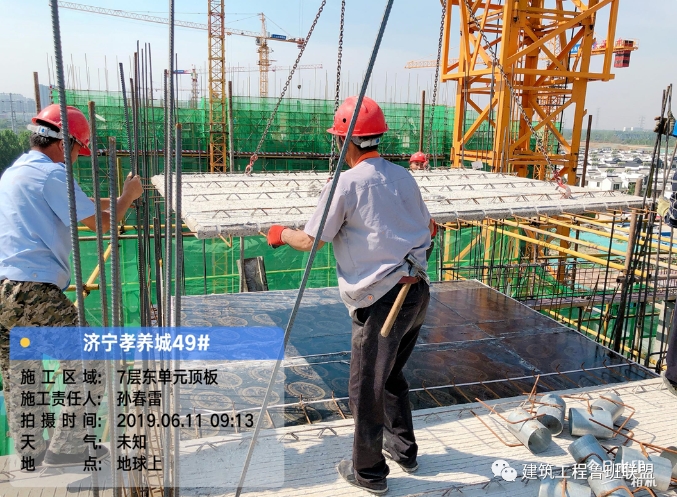

就位时叠合板要从上垂直向下安装，在作业层上空20cm处略作停顿，施工人员手扶楼板调整方向，将板的边线与墙上的安放位置线对准，注意避免叠合板上的预留钢筋与墙体钢筋打架，放下时要停稳慢放，严禁快速猛放，以避免冲击力过大造成板面震折裂缝。5级风以上时应停止吊装。

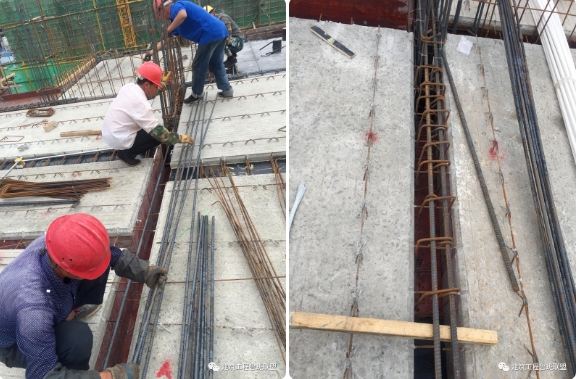

钢筋绑扎与原先不同，叠合板安装完成后，梁两侧均有叠合板预留钢筋。

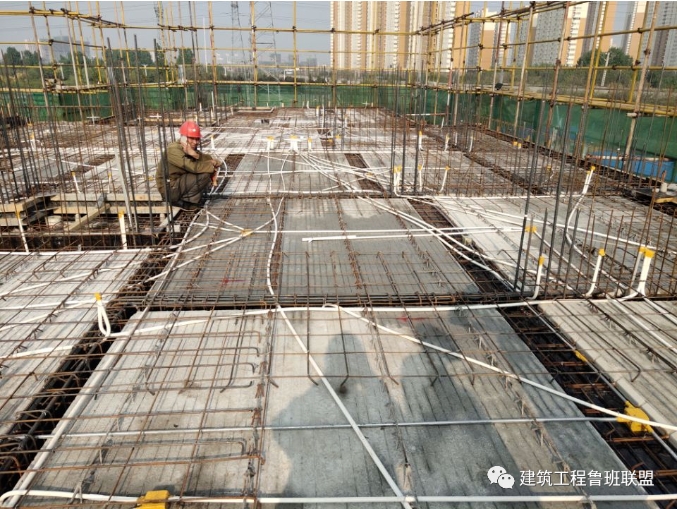

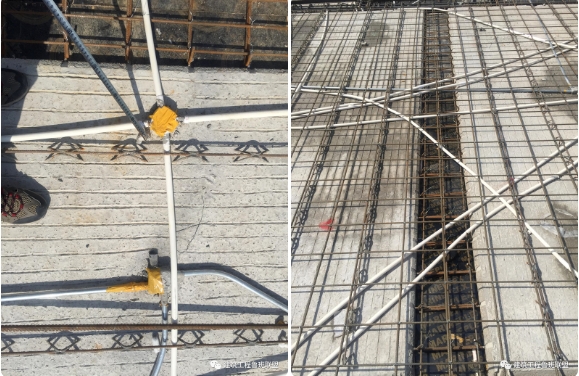

线管走叠合板桁架下方，避免了线管踩踏，保护了线管又能保证地面浇筑完成后不露线管。

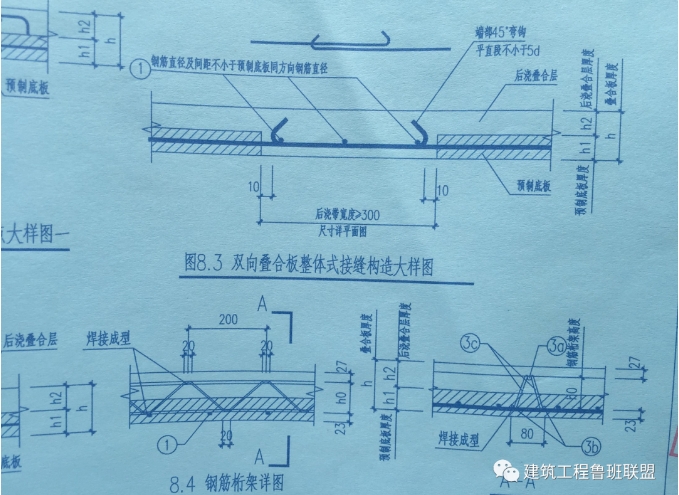

负筋交界处，分布筋绑扎在桁架筋之下，避免多层钢筋交叉造成保护层减小，影响现浇面平整度。

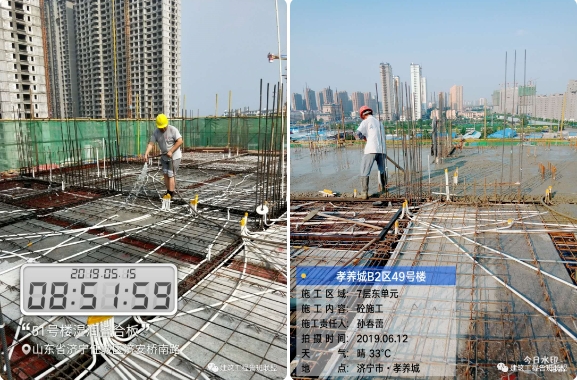

砼浇筑前，提前浇水湿润，避免因叠合板吸水影响砼和易性。

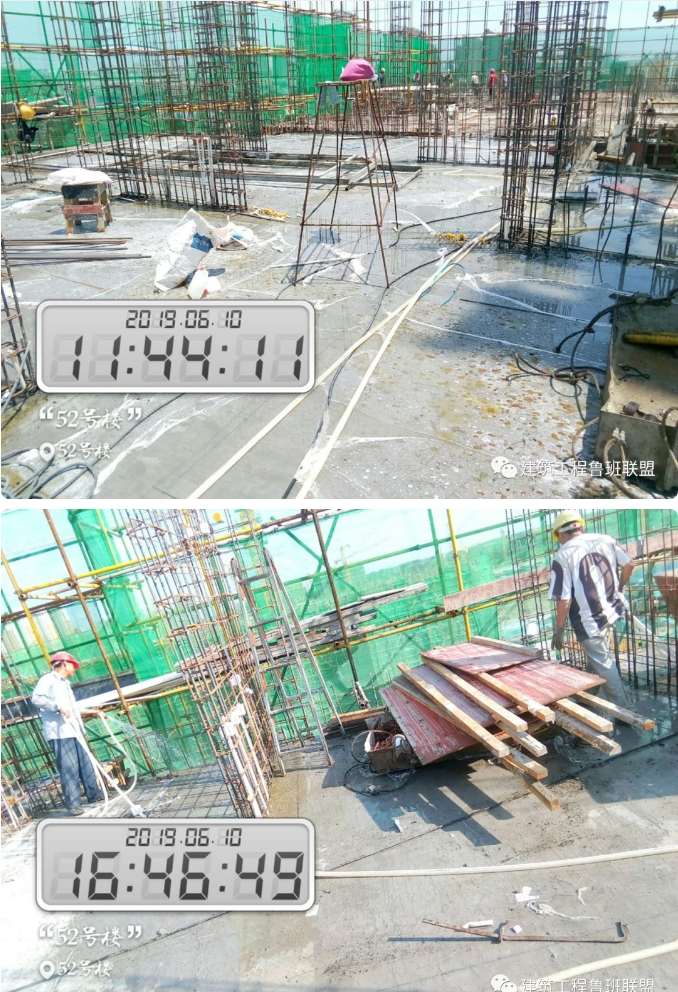

因现浇面层只有7cm，需要加强浇水养护，要求各楼将每天养护照片发到工作群内。

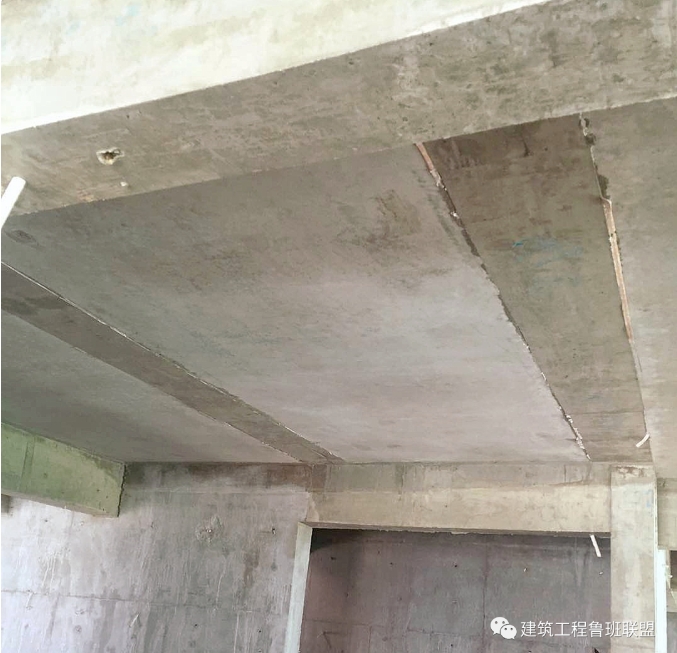

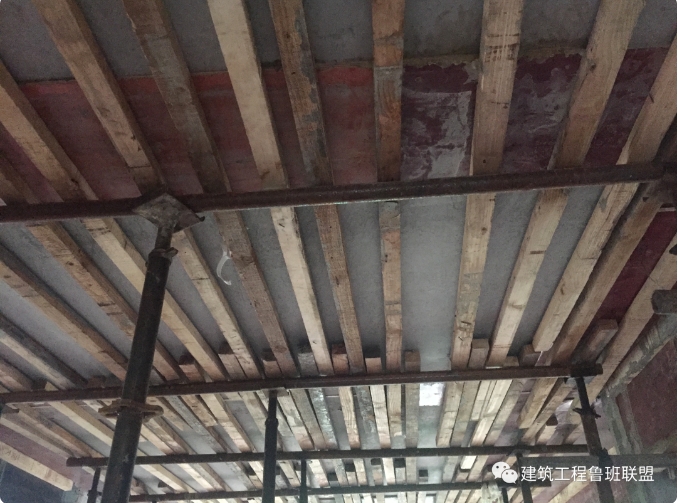

检查混凝土浇筑成型质量，无漏浆。

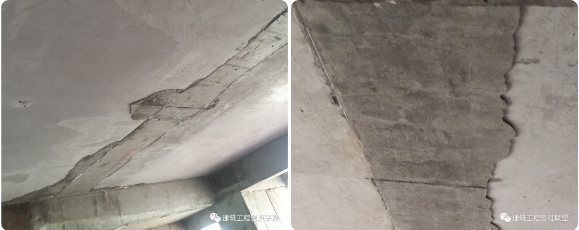

常见问题：现浇板带两侧漏浆。

漏浆产生主要原因：

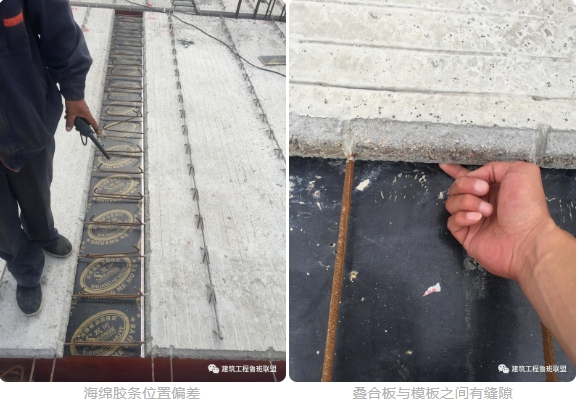

1、板带位置海绵胶条黏贴不到位。

2、板带位置模板支撑加固不到位，浇筑砼后导致模板变形漏浆。

其他原因：

1、叠合板吊装完成后微调正，人为撬动导致海绵胶条破坏。

2、叠合板与模板之间缝隙较大，胶条无法保证全部封堵。

3、叠合板自身有翘曲情况，板底不平整。

为避免出现该问题加强叠合板吊装安装阶段检查：

1、海绵胶条的粘贴。

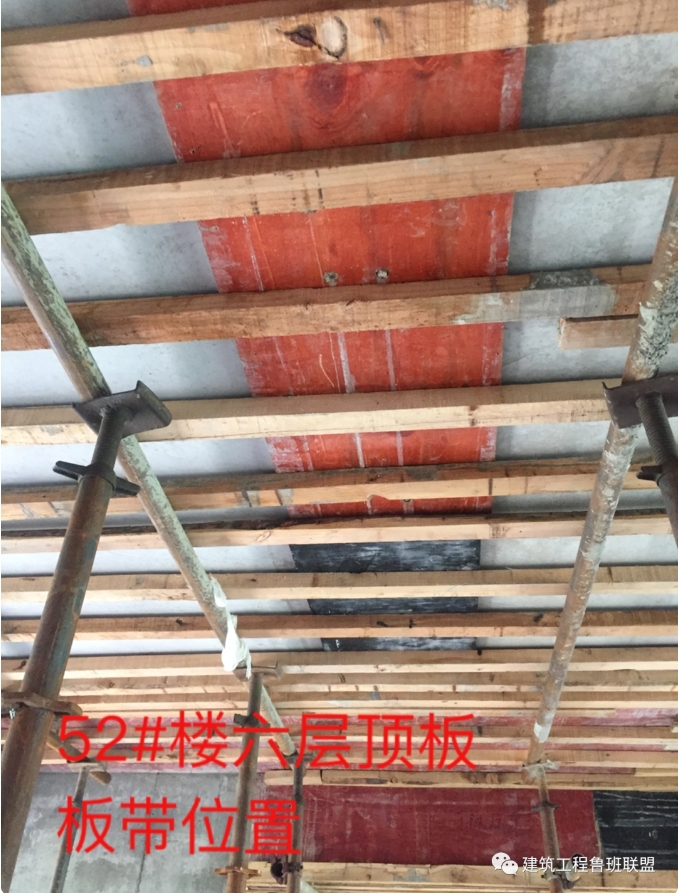

2、加强板带位置模板支撑加固。

3、叠合板吊装完成后，模板支撑二次回顶。

针对出现的漏浆现象，进行及时纠偏，改正施工方法。
