高清案例照片详解钢筋的锚固常见通病及正确做法

钢筋的锚固常见通病→高清案例照片详解

筑楼技术 2022-07-04 06:10 发表于广东

钢筋的锚固质量标准及通病防治

质量通病:

1、 梁钢筋伸入墙、柱内的锚固长度不够或锚固方式不当。

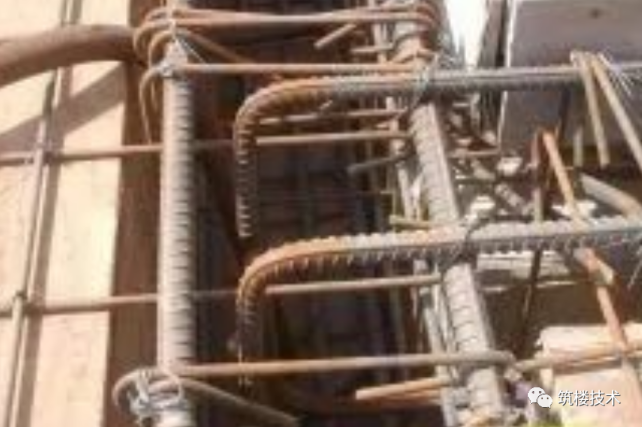

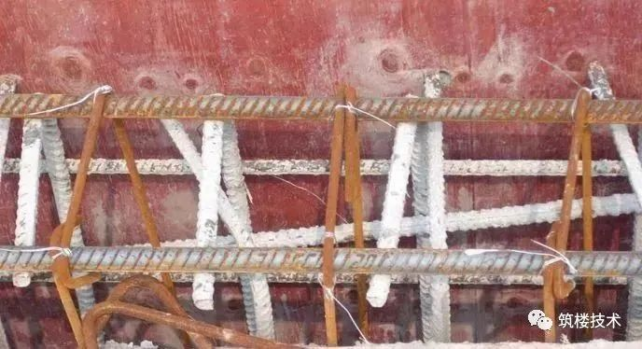

▼如下图所示,梁柱节点尺寸满足梁底筋的直锚要求,但底筋伸入支座内的锚固长度明显没过柱中线,最起码不满足≥laE且≥0.5hc+5d,其中的条件之一。

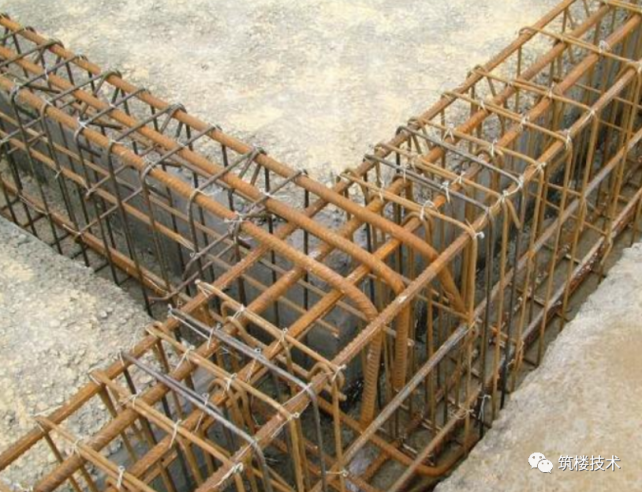

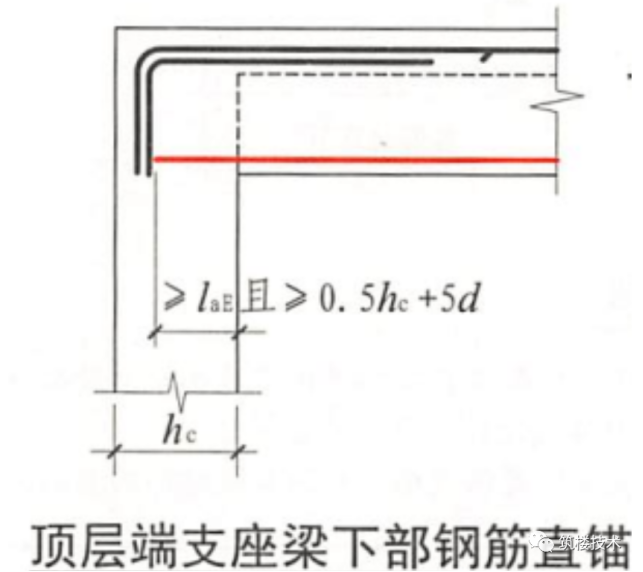

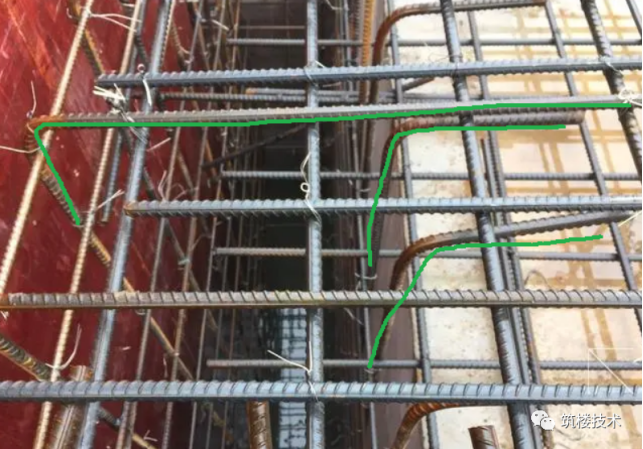

▼如下图所示,正确做法:底筋满足≥laE且≥0.5hc+5d直锚条件。

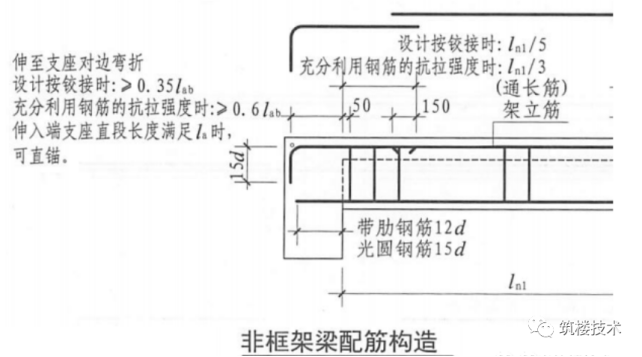

2、 次梁钢筋伸入主梁的锚固长度不符合要求。地梁入承台的锚固长度不够。

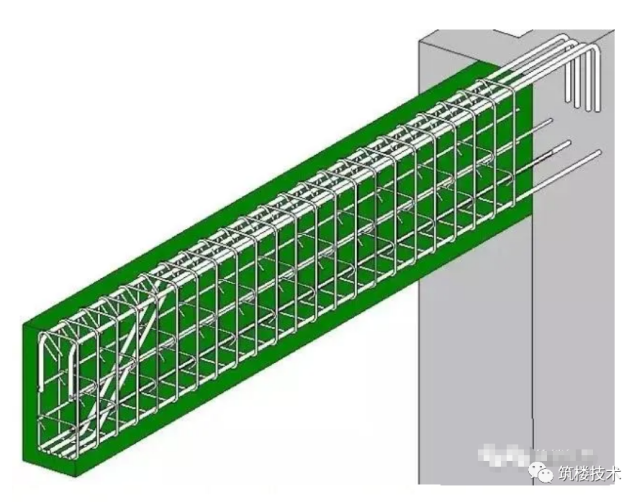

▼如下图所示正确做法及规范要求

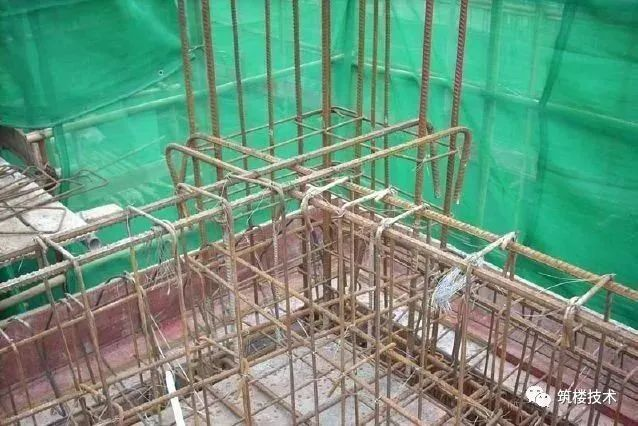

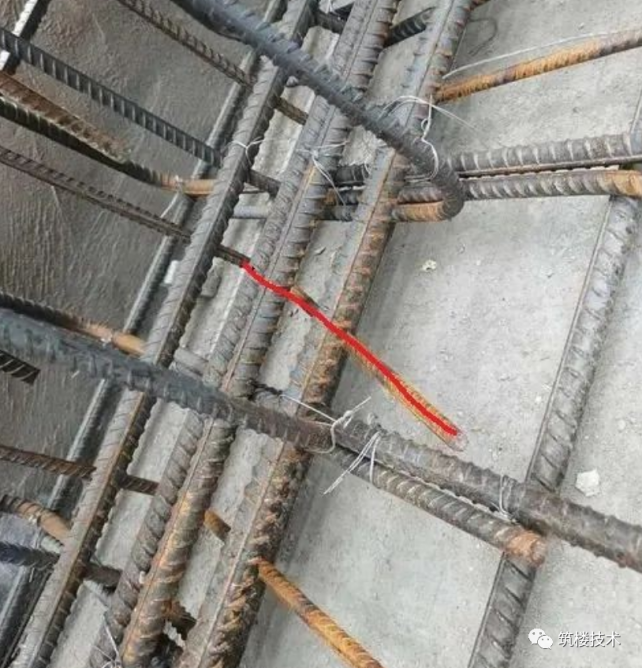

▼如下图所示,地梁入承台的锚长度太短,不符合≥lab要求


正确做法:


3、墙、柱钢筋伸入基础承台或伸出屋面的节点作法不符合规范要求。
▼柱顶层端节点外侧钢筋无直锚做法,必须在顶部弯折与梁上部钢筋搭接,内侧钢筋满足直锚时可以直锚。

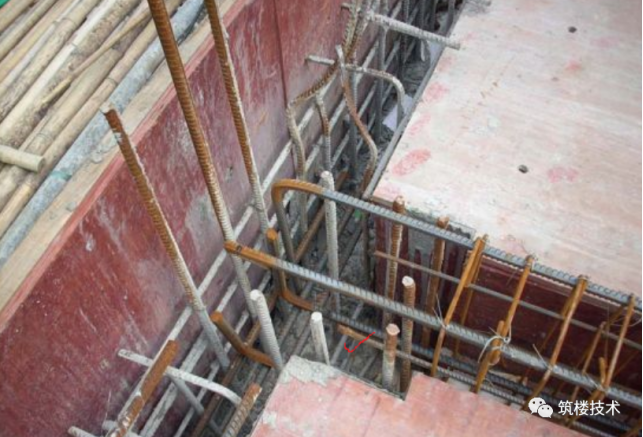

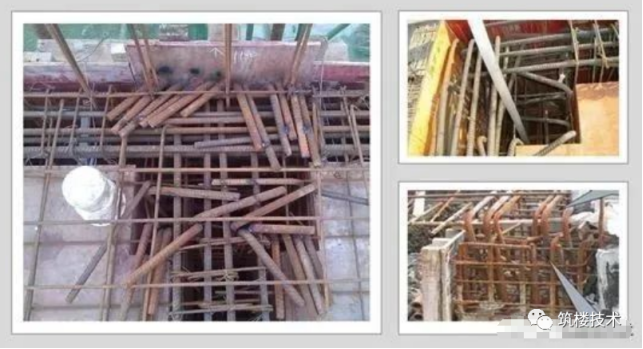

如下图所示:框架柱顶层端节点外侧钢筋,没有在顶部弯折与梁上部钢筋搭接,不满足规范要求。柱内侧钢筋在满足直锚要求时,可以直锚,具体参加16G101-1。

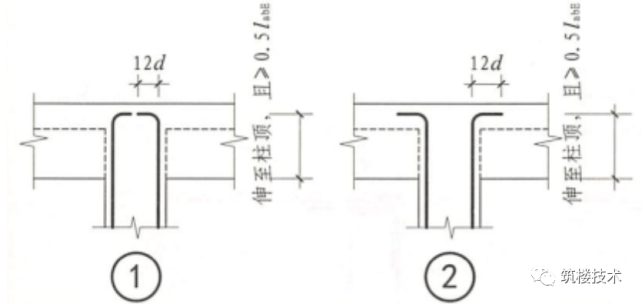

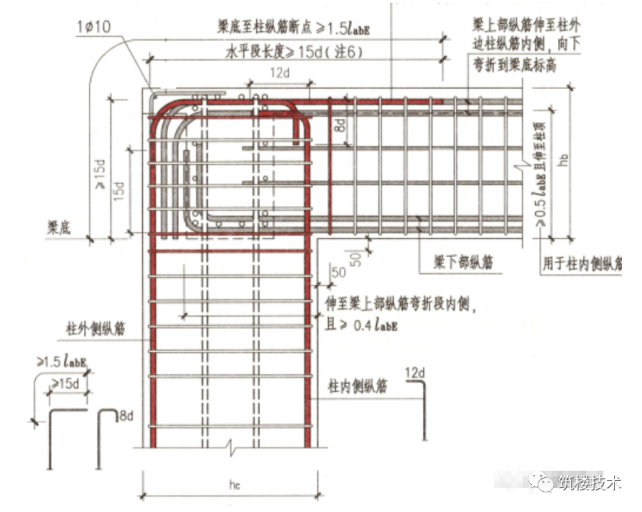

正确做法:如下图所示顶层端节点柱外侧钢筋与梁上部筋搭接作法,柱内侧钢筋不满足直锚要求,弯折锚固,满足≥0.5labE+12d。


上图柱顶现浇板厚度≥100mm,采用的是下面图集第2种做法


规范要求

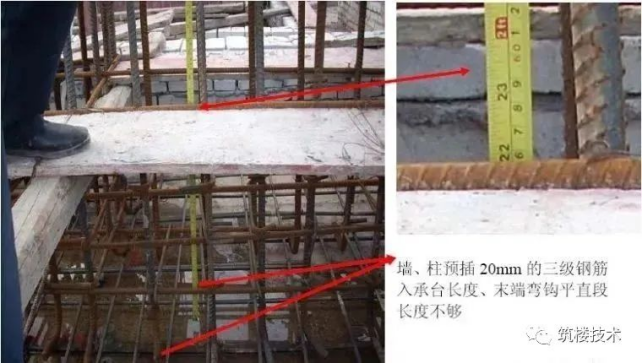

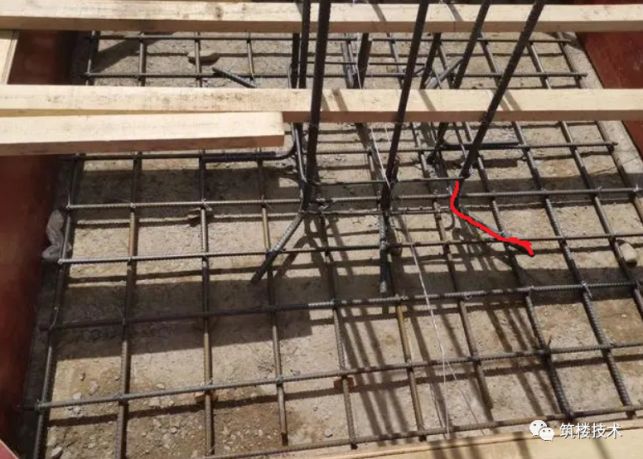

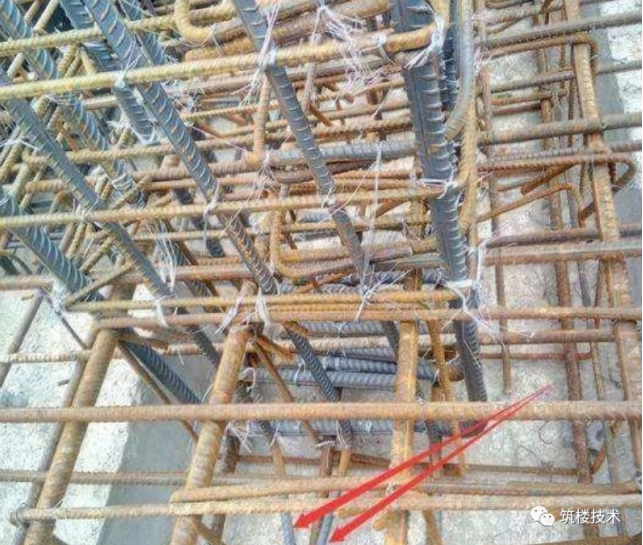

▼柱或剪力墙纵筋在基础中构造,底部弯钩不满足6d且≥150mm的规范要求。

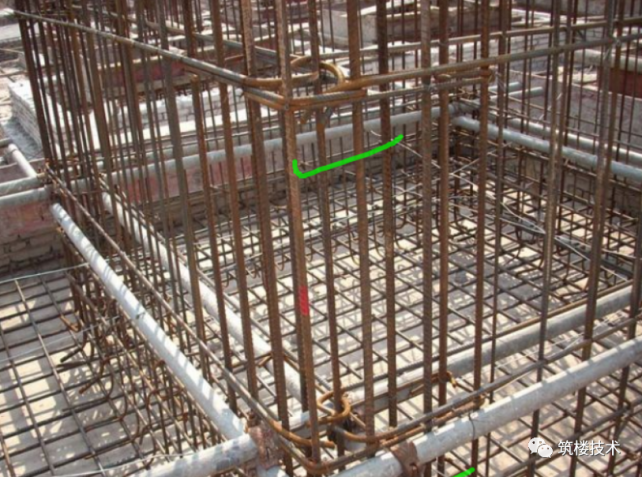

▼剪力墙在基础柱插筋弯钩长度不符合要求

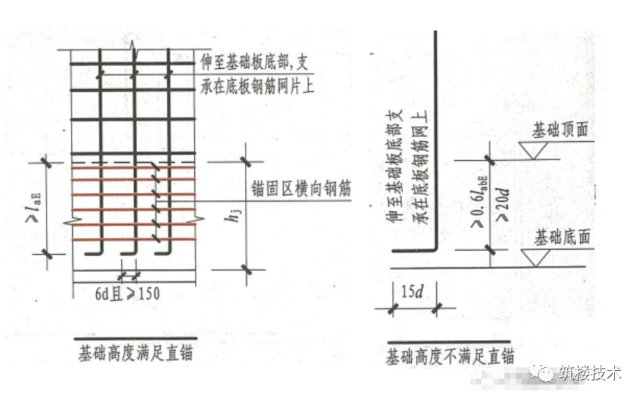

16G图集正确做法:伸至底部满足≥laE时,底部弯钩满足6d且≥150。当伸至底部不满足≥laE时,竖向长度≥0.6labE且≥20d,弯钩满足15d,具体参见16G101-1。

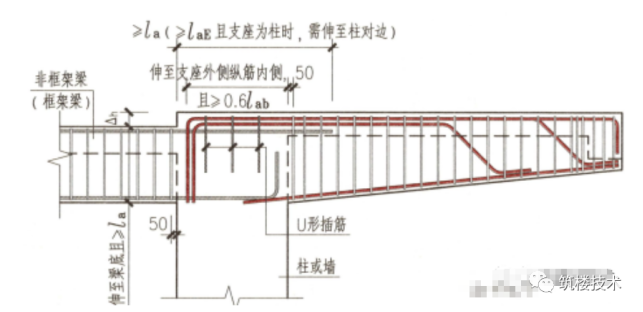

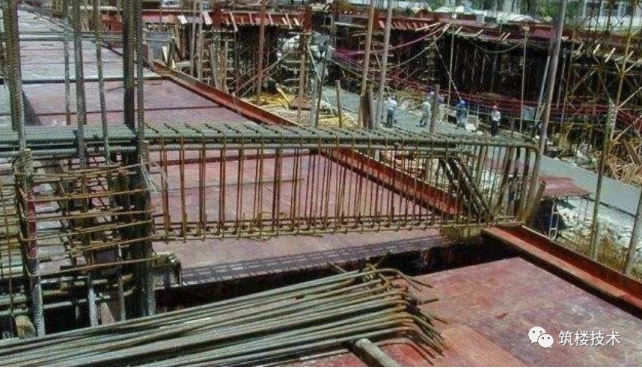

4、 悬挑梁筋或悬挑板筋的锚固不符合设计要求或规范要求。
正确做法



5、 板底筋或面筋入梁内的锚固长度不符合设计或规范要求。

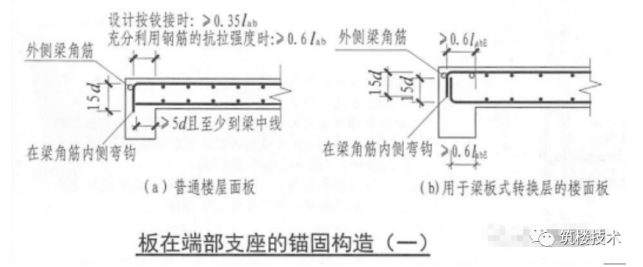

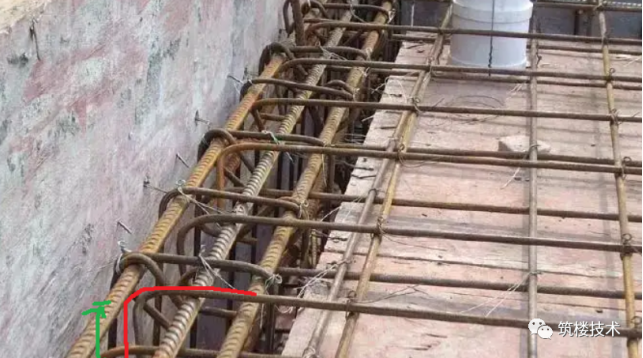

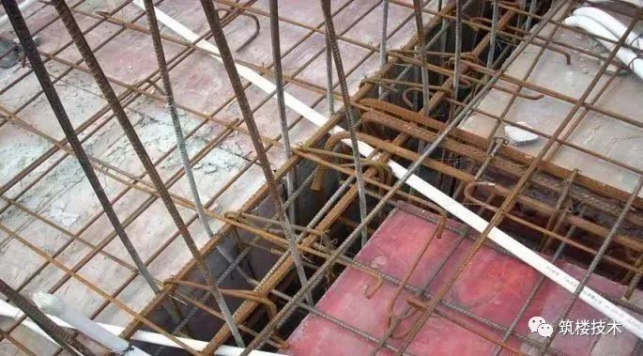

▼板在端支座梁内锚固长度不符合要求


▼正确做法



其他参加16G101-1

6、剪力墙水平钢筋在墙转角处的锚固不符合要求。

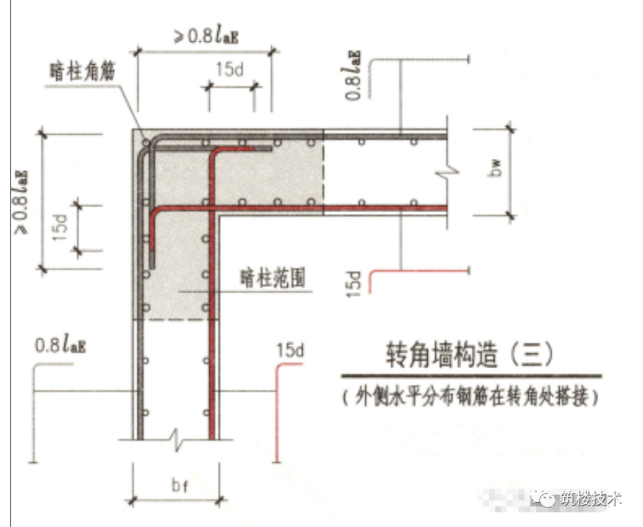

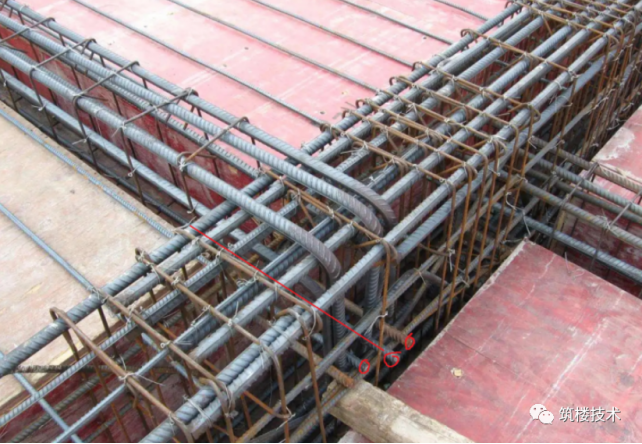

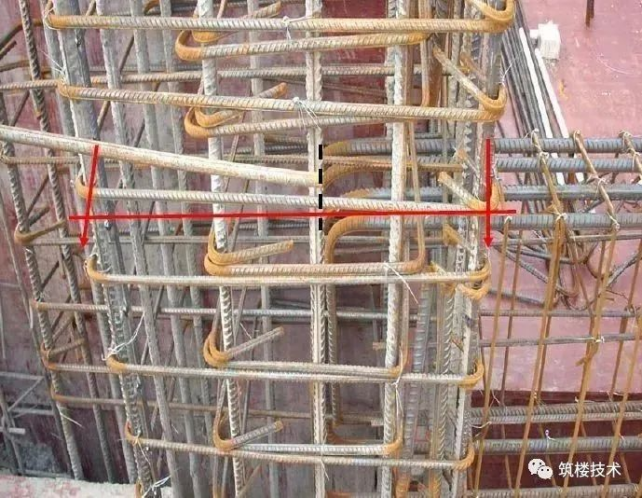

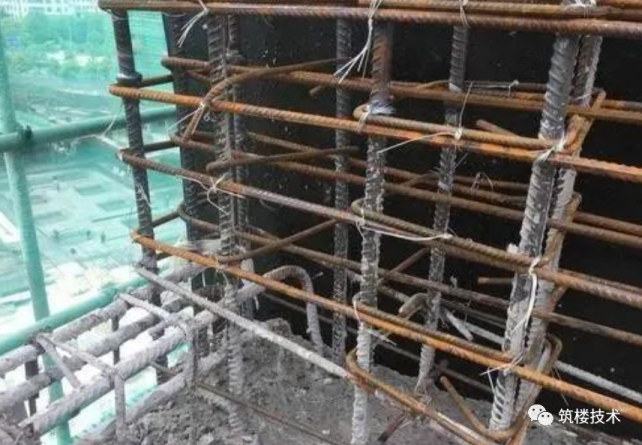

▼水平钢筋在墙转角处的锚固长度和方式不符合要求,内侧钢筋没有外侧钢筋内侧弯折,外侧钢筋拐角处搭接长度不满足≥0.8laE要求。



7、梁顶部钢筋在墙内的锚固长度不满足直锚要求,伸至对侧纵筋内弯折端未达15d。


8、梁钢筋弯锚水平段长度不符合规范≥0.4labE要求,梁顶部钢筋端支座没有伸至柱外侧纵筋内侧弯折。

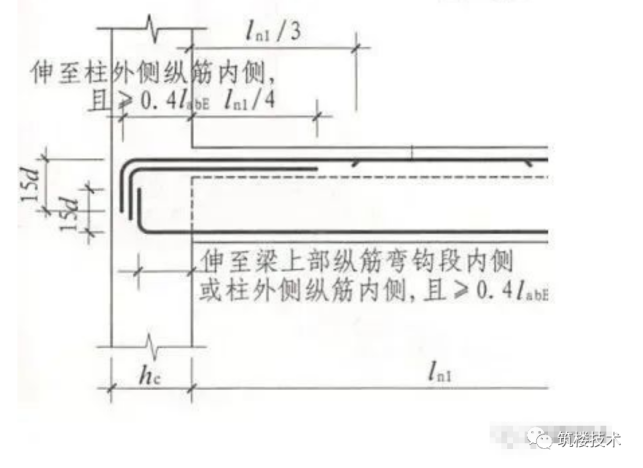

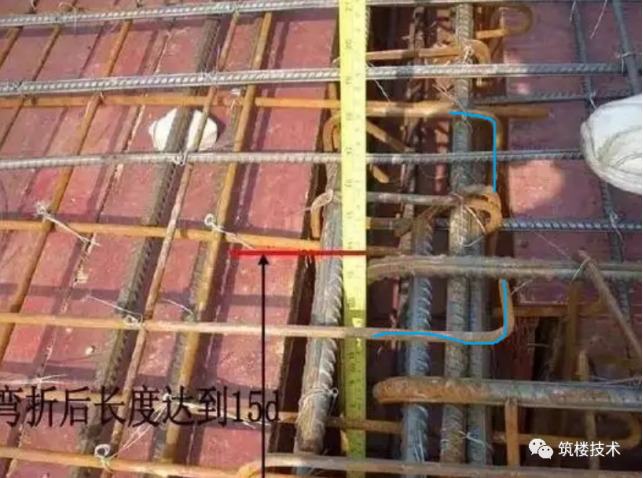

▼梁钢筋弯锚,应伸至柱外侧纵筋内侧弯折15d

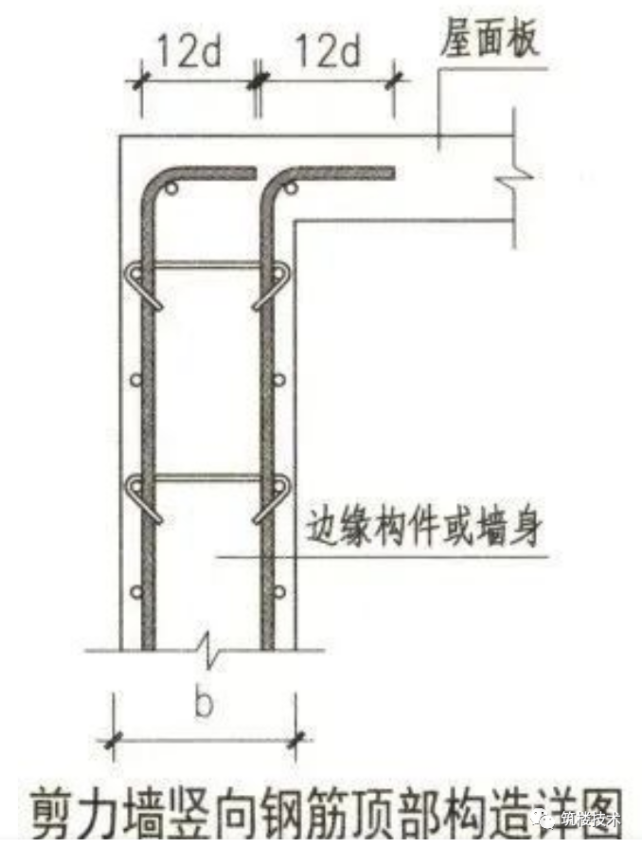

9、剪力墙竖向钢筋顶部构造不符合要求,锚固长度及锚固方式均不符合要求


▼正确做法

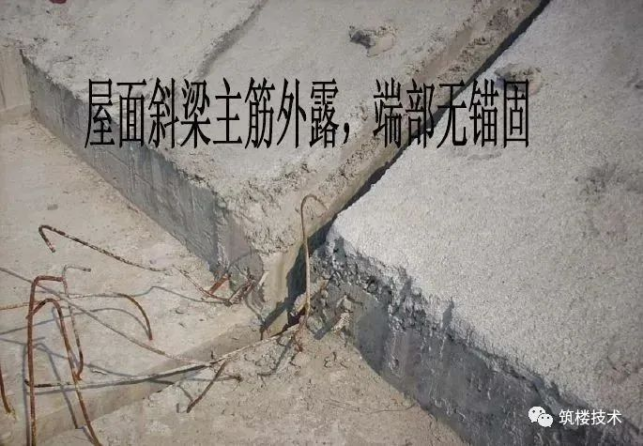

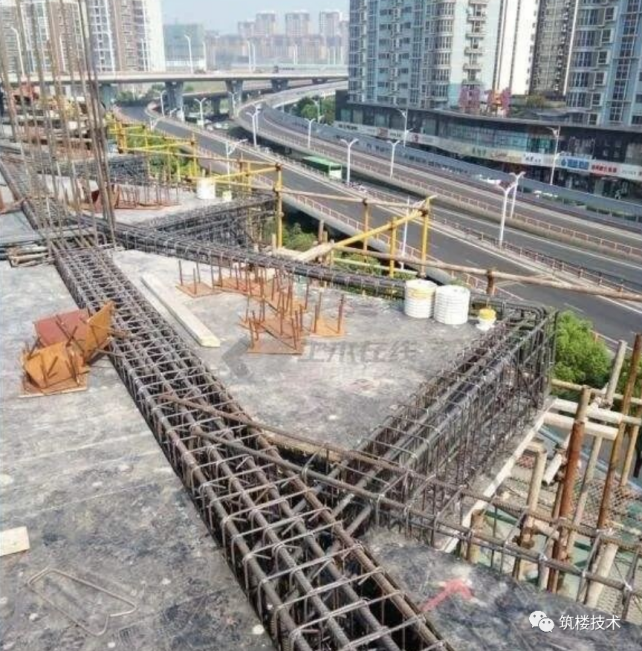

10、屋面梁主筋外露,无锚固

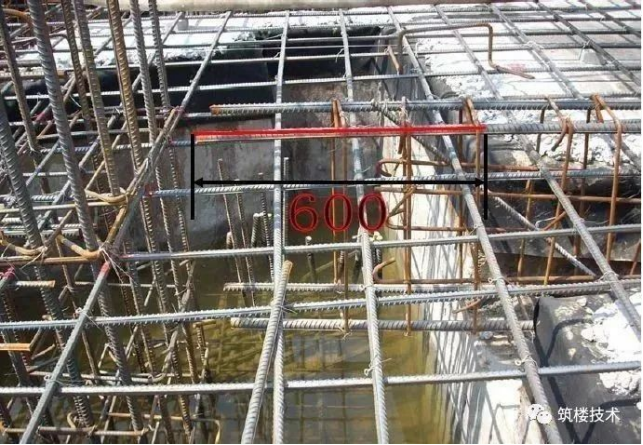

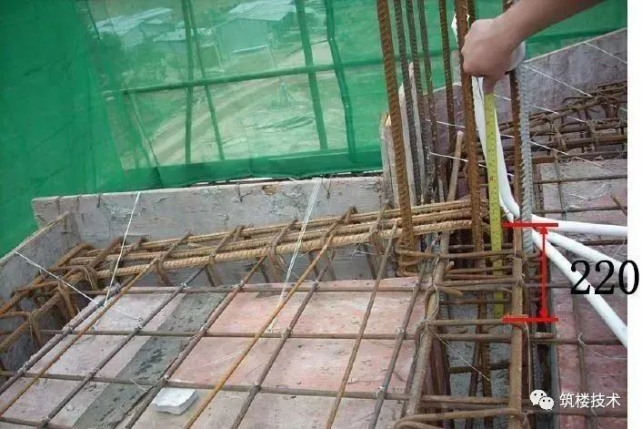

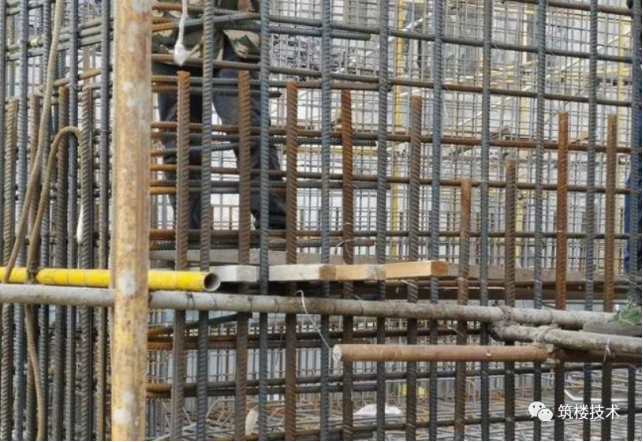

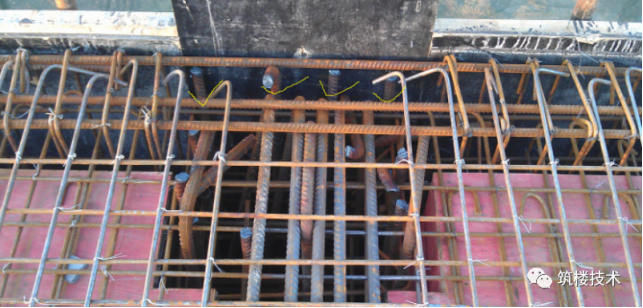

11、剪力墙钢筋预留搭接长度不够,满足不了搭接长度和接头竖向间隔距离需要


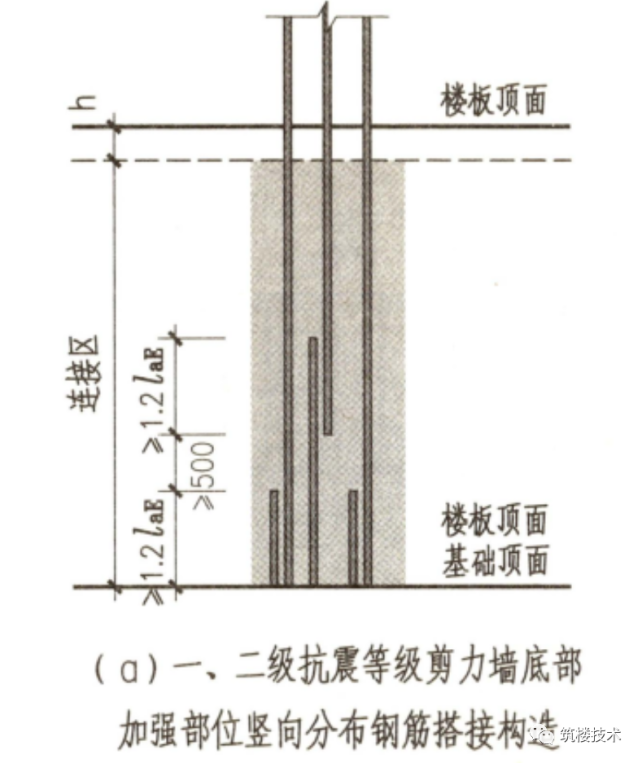

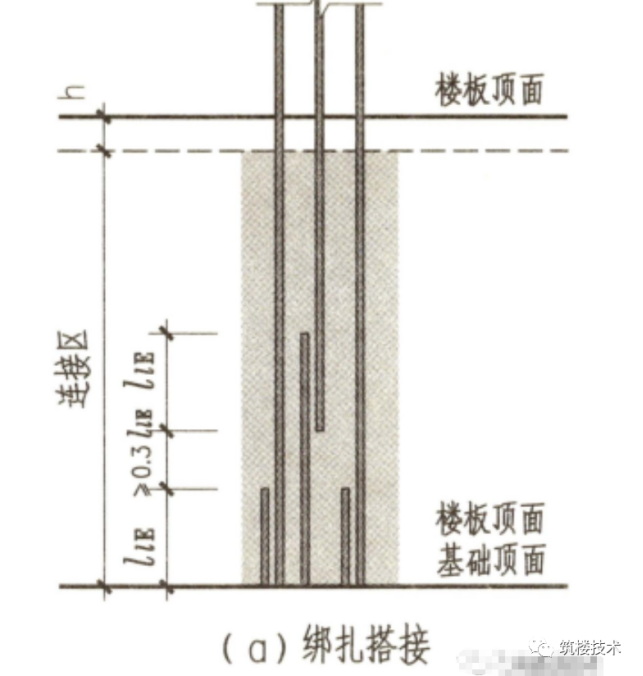

正确做法




12、顶层反梁钢筋锚固错误,梁筋未锚入墙柱内


正确做法

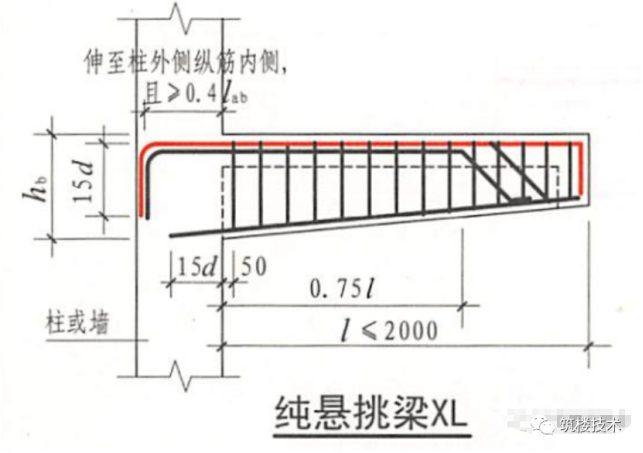

13、悬挑梁顶部筋锚固长度不够,钢筋骨架倾斜


▼正确做法



图集做法


防治措施:

① 做好技术交底。

② 审核班组钢筋下料单。

③ 严格按设计要求、16G101-1 平法要求下料,保证各处钢筋锚固符合要求。

④ 锚固长度不够的要重新下料或焊接加长,或适当调整钢筋位置。

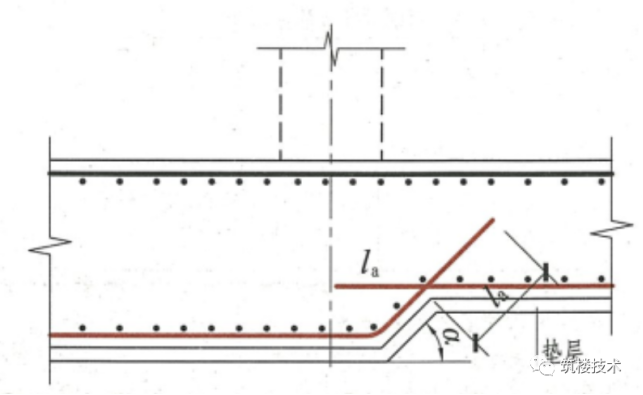

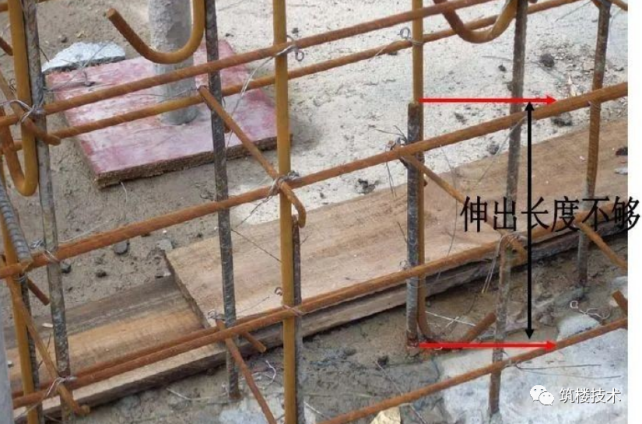

⑤ 墙、柱筋伸出楼面长度不够的要在砼浇灌前及时预插以保证上端的长度。



来源:A尚施工技术仅作分享交流、如有侵权,请联系我们删除。
